离心通凤机结构简单,制造方便。叶轮和机壳一般都用钢板制成,通常采用焊接结构,

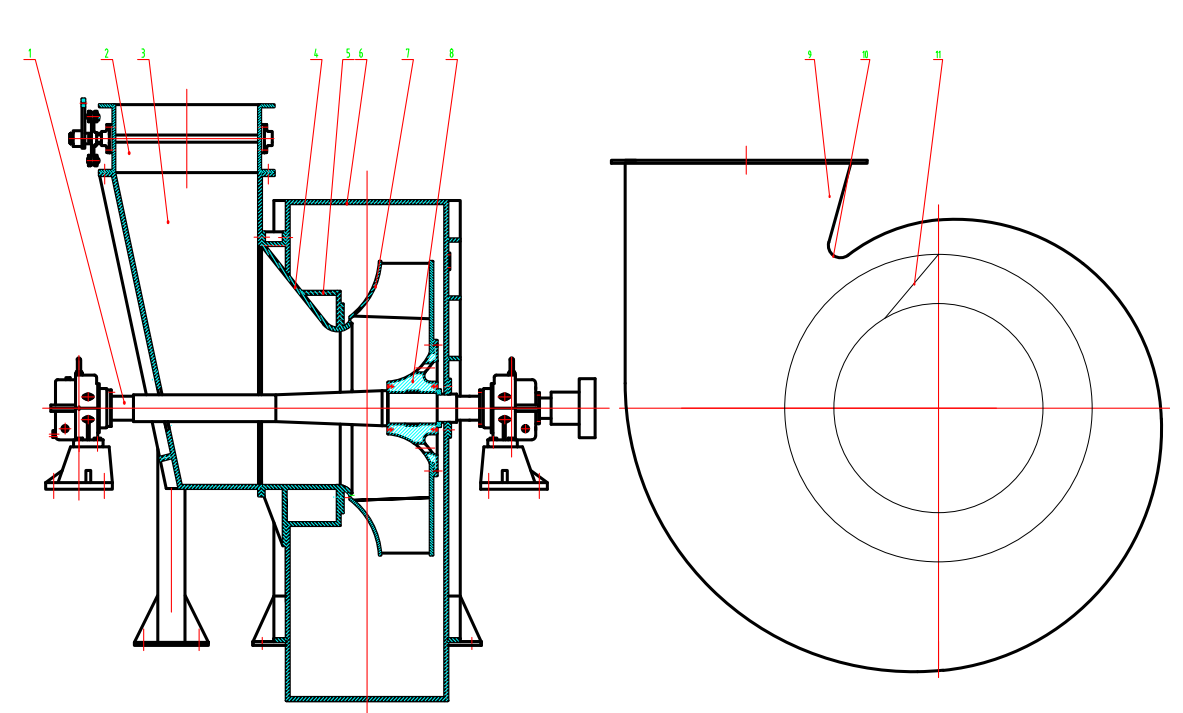

有时也用铆接。下图为一台离心通风机的结构示意图。

1）主轴  传递轴功率。

2）调节门（导流器、挡板)  通过调节开度,控制风量。

3）进风箱(耳子)   其横断面积与叶轮进口面积之比为1.75~2.0适宜。进风箱与风机出口的夹角90°为最好,180°时最差。

4）进风口（集流器、喇叭口)  在损失最小的情况下,将气体均匀导入叶轮。

5）整流器(稳流器、稳压器、扩压环)  是为了减少机壳内涡流损失、入口区的压力差和漏泄,起稳定气流的作用。

6）机壳(娲壳)  是收集从叶轮出来的气体,引向排出口;同时将气流的部分动能转变为压力能。它大多采用矩形截画。

7）叶轮(风轮、工作轮)是风机产生压头传递能量的主要构件,由前盘,叶片和后盘组成。叶轮的宽度一般小于0.45/D₂。

8）轮毂(葫芦头、轴盘)   将叶轮固定于主轴上。

9）扩散器(扩压器)  是为了在能量损失最小的情况下,将部分动能转变为压力能。它的扩散角一般小于15°。

10）舌(喉部  )影响效率和噪音。

11）叶片  将机械能转变为气体的能量。
