根据使用情况的不同,离心通风机的传动方式亦有多种。如果风机的转数和电动机的转数相同,对于机体较大的风机可以采用联轴器将风机和电动机直联的传动方式,结枃简单、紧凑;对于机体较小、转子较轻的风机,则可以取消轴承和联轴器,将叶轮直接装在电动机轴上,结构更加简单、紧凑。如果风机的转数和电动机的转数不相同,则可以采用皮带轮的传动方式。

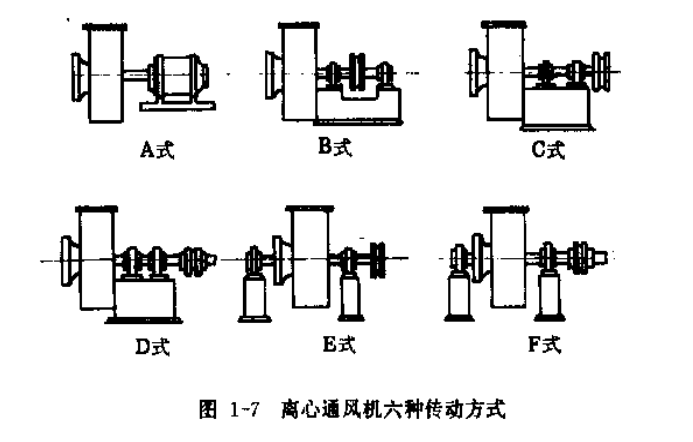

目前,风机制造厂把离心通风机的传动方式规定为六种形式,用汉语拼音字母表示(如图1-7所示)

A式一无轴承箱,以电动机直接传动。

B式——悬臂支承，皮带轮在轴承之间。

C式一一悬臂支承,皮带传动。

D式悬臂支承,以联轴器传动。

E式一一双支承装置,皮带传动。

F式一一双支承装置,联轴器传动。
