降低管路系统阻力优越性
将老式风机改为高效风机的同时,必须对布置不合理的管道加以改进,才能收到更好的经济效果。
据一些电厂的试验表明,在烟,风道中局部阻力约占全部阻力的80%,只要对弯头、扩散管、三通管等一些元件的不合理状态做些简单的改进,就能大幅度地降低管道阻力,节约厂用电。这些小的改进,钢材耗量不多,加工工艺要求不高,收效甚大。

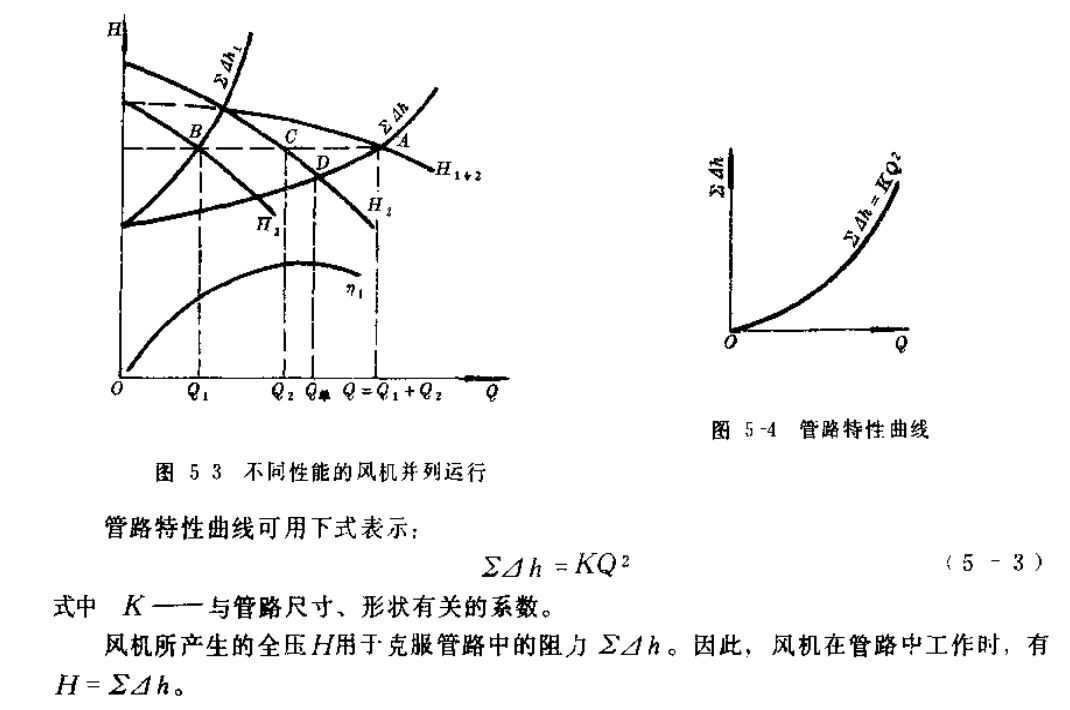

风机都是在管路系统中工作的,管路的阻力∑△h与风量Q的关系为管路特性,如图5-4所示。

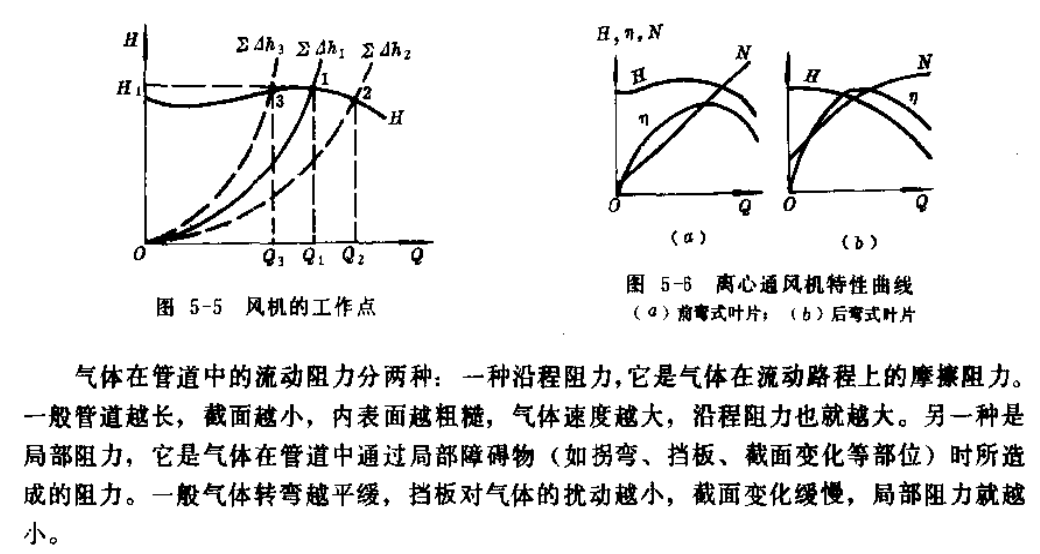

可见,风机全压曲线H与管路特性曲线∑Jh的交点1即为风机的工作点,见图5-5所示。
此工作点1所对应的Q1及H即为风机在此管路中工作时所提供的风量和风压
若管路阻力变小,则工作点由1移至2,于是风机所能提供的风量为Q2它大于Q;
若管路阻力变大,则工作点由1移至3,于是风机所提供的风量为Q3,它小于Qt。所以
同一合风机在具有不同阻力的管路上工作时,它所提供的风量是不同的。由于不同风量,
所对应的效率也不相等(见图56),故要求风机工作点位于最高效率点附近。
