1.送风机风量测点一般设在靠近风机入国的直管段上,并要求从测点到送风机进口这段管路内没有清风。

不带进气管的送风机,可在风机入口临时安装直管段(直管段的长度应大于直径的4~5倍。如果直管段长

度不够,可装设机翼测风装置来测量风量)或在出口直管段上设置流量测点。两台并列运行的送风机只做

单台试验时,须把另一台严密隔绝,以免滑风。


2.引风机烟气量的测点,一般设在除尘器后靠远引风机的直管段上。由于大多数烟道没有合乎要求的直管

段,这时烟气量测点的数目就要多一些。实践证明,这样测出的烟气量亦有相当的准确性。如直管段太短,

可采用机翼型测速装置来测量流量。


3.当圆形风道半径R<500毫米时,在截面上只要装设一个测量孔;当R>500毫米时,需要在通过管道中心互

相垂直的方向上装设两个测孔,如图7-3所示。

用皮托管测量动压时,测点位置和数目符合下列规定：


(1)在圆形风道上进行测量时,应该把截面分成若干同心的等面积的环形小截面如用两个测量孔A及B,则在

每一个环的范围内取四个测量点(如图7-3中的a、b、c、d四个点),这四个点应位于互相垂直的半径上。

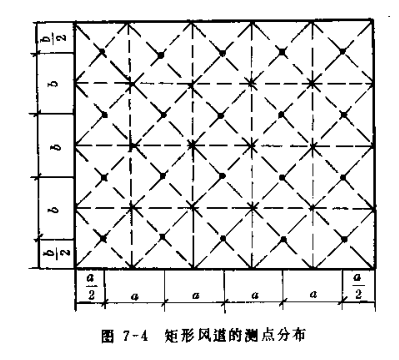

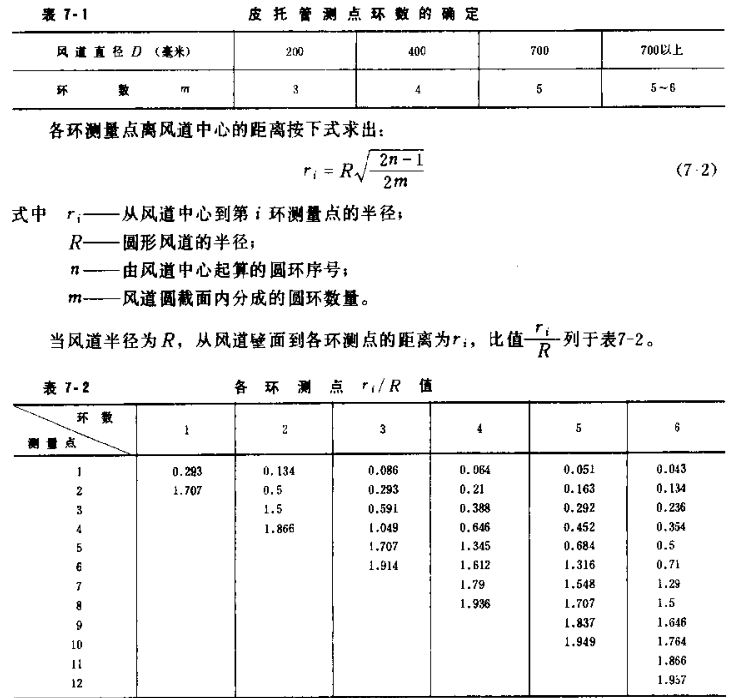

截面应划分的环数决定于风管直径,如表7-1所示。(2)在矩形管道上测量流量时同样亦将测量断面分成若干等面积的小截面,并尽可能使它们接近正方形测

量点应放在每个接近正方形小截面的对角线上,如图7-4所示。当气流不均时,测点间距采用150~200毫

米在直而长的管段上,采用400~500毫米。
