(一)目的


测量烟、风道各部件或整个管道的实际阻力,为降低管道阻力提供数据供改进不合理风

道设计计算时使用


二)方法


可以与运行试验同时进行。
1.作管道阻力曲线时,要求在烟、风量最大与最小两个工况之间再测三个工况。


2.在烟、风道全长上进行测量,即测量管道上每个元件前后的静压、温度(对于烟道,还要

进行烟气分析)以及管道的流量,以确定各元件阻力。


3.管道上的每个元件阻力等于管道上该元件前、后的全压差。


4.整个管道阻力等于送风机(引风机)后全压与风机导向器前全压之差。


5.如果试验只做一点时,则可由这点的流量Q及管道中阻力损失h,按式h=KQ²先求出常数

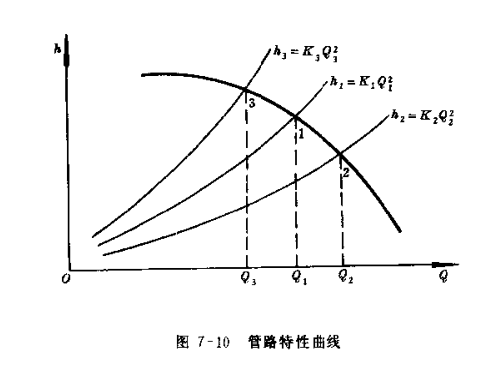

K,然后进行换算,画出管道阻力曲线图,如图7-10所示。

0.2Q—h=0.04KQ²    0.4Q—h=0.16KQ²   0.6Q—h=0.36KQ²    0.8Q—h=0.64KQ²​

        在图7-10中管道特性曲线h与风机特性曲线的交点1为该风机在管路中的工作点,相


当于该点的风量Q¹为在此管路特性下风机的出风景。如果管道阻力减少,管路特性曲线

变为较平坦,这时它与风机特性曲线相交于2点,出风量将增加到Q₂;相反,由于阻力增加,管

路特性曲线变为较陡,这时它与风机特性曲线相交于3点,出风量降为Q₃。
