图13-8所示为皮托管示意图、它是由光滑黄铜管或不锈钢管经过精密加工制成。皮托管

正对着气流方向的测孔所测得的是气流全压,皮托管侧孔所测得的是气流静压,皮托管上的全

压或静压小管与U形管ー端相连,而U形管另一端通大气、测得的即为全压(表压)或静压(表

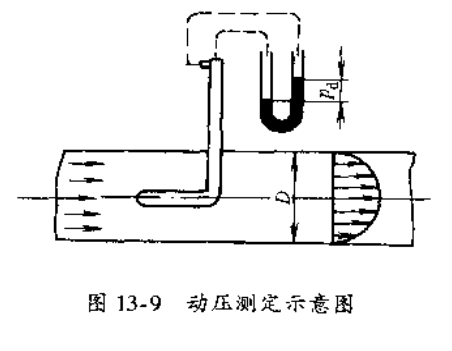

压)、将皮托管的全压和静压小管分别与形管的两端相连时,测得的足动压(见图13-9)：

在成用皮托管时,应注意下列事项：


1)应根据阻塞比ε来选择皮托管的感头大小ε<1%~1.5%。阻塞比是在同一测量截面上管头部

分所占的迎风画积与该截面流通面积之比.此外,还应注意,此皮托管的强度与劇性。


2)在使用皮托箐时,它的感受部分应与气流方向一致、皮托管的感受部分与气流的偏斜角一般

在±5°范围内时,对一次仪表读数没有影响。具体数据可通过校准确定。为保证皮托管感受部

分的正确方向,在工业应用时,可将皮托管固定于简易坐标架上。此外，还应注重皮托管与风

筒间的密封。
