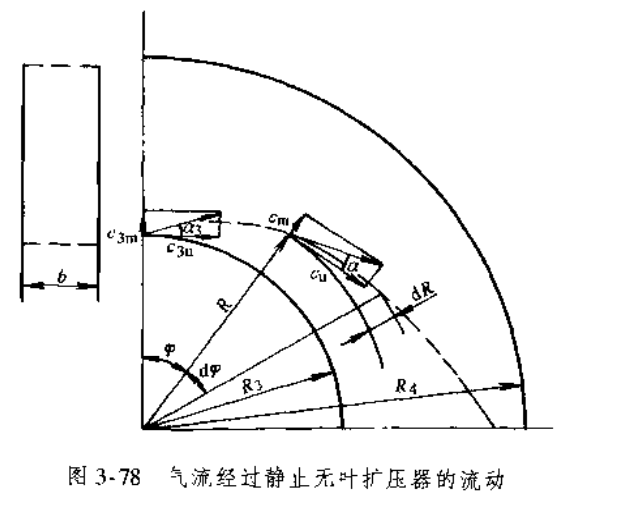

可见,流体质点轨迹为一对数螺旋线静止扩压器的宽度b、内径D3及外径D2等尺寸对性能有影响,可按下列原则确定:
1)在制造工艺许可的条件下,叶轮出口边缘与无叶扩压器间的径向间隙尽可能小些、一般D
=1.005D
2)在无叶扩压器入口,有气流的分离。为了使气流能充满整个无叶扩压器宽度,D4/D3≥1.5
3)无叶扩压器宽度b=(1.02-1,05)b2对于某些通风机,在蜗壳上加静止扩压器,以便把部分动压转变为静压。俱是,效果不是很好。
为了达到与静止扩压器相同的目的,有时在离心通风机中,应用了回转尢叶扩応器(见图3-79)。这种元叶扩压器在我国和国外的·些通风机中,都得到了应用。由于这种扩压器随同叶轮一起回转,通常称之为回转扩压器。
