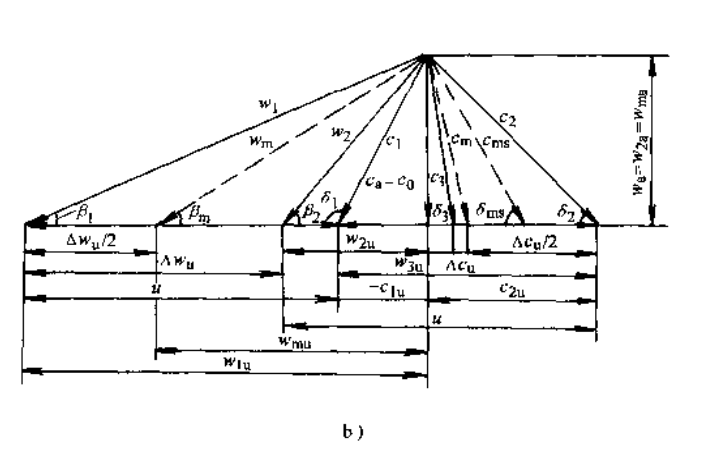

气流流过轴流通风机叶栅时,气流参数沿半径方向是变化的。为了便于研究,可从图42所示典型的单级轴流通风机中,用半径r截取基元半径为△r的环状叶栅,并展开到平面上,便得到如图416a所示的由前导流器、叶轮及后导流器叶片所组成的三排平面直列叶栅,称它为基元级。图中,00为前导流器入口截面,1-1与2-2分别为回转叶栅入、出口截面,而3-3为后导流器出口截面。如果将各截面速度三角形重叠在一起,则如图4-16b所示。
