(二)隔热屏
隔热屏结构形式很多,可据工艺设备、操作要求制作成符合需要的隔热屏挡装置。主要用于遮挡辐射能,而且还能拦阻火花、飞溅的熔融金属、炉渣等对工人的危害。

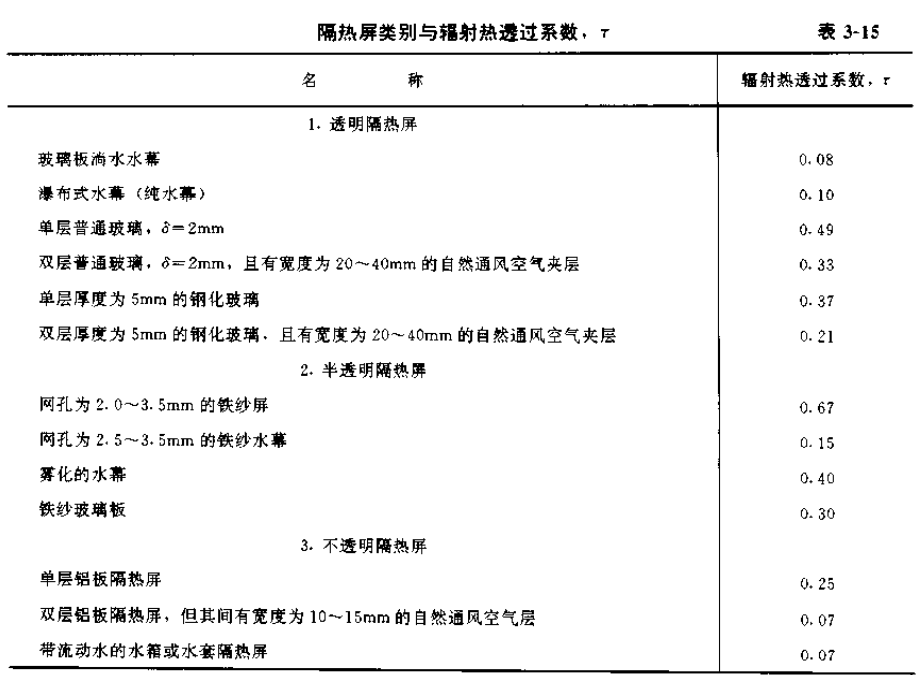

隔热屏按其透明程度可分为透明、半透明、不透明三类。各种隔热屏的辐射热透过系数列于表3-15中。
透明隔热屏主要用于把工作地点和需要观察的发热体隔开;不透明隔热屏用于不需要观察的发热体;半透明隔热屏用于不需要经常观察的场合。

1.透明隔热屏
(1)玻璃板:普通玻璃在辐射照度大于3500~4200W/m2时的作用下容易炸裂,故不宜直接用在发热体的近旁,可用于机器操作室或吊车司机室的观察窗孔。如操作室前热辐射照度为3500W/m2,当装设单层厚度为5m的钢化玻璃的隔热屏后,辐射热透过系数为37%,则工作地点的辐射照度可降到1300W/m2。

(2)玻璃板淌水水幕
由于水对热辐射线具有很大的吸收能力而达到隔热目的,并因玻璃上流动水膜起冷却玻璃作用,故可减少因玻璃过热而炸裂的可能性。淌水装置应包括供水和排水,且应形成均匀、连续的水膜。不宜用在高温发热体近旁。

(3)瀑布式水幕
瀑布式水幕的供水可作成压力式或溢流式。由于溢流式稳定性差,当风速为0.5~0.8m/s时水幕已破裂。压力式水幕工作稳定,缺点是耗水量大,通常压力式水幕毎米长缝需要3.5~4.5m/h以上的水,为节省用水,宜装设水循环系统。

制作水箱时必须使缝宽在全长范围内不应超过1m。内表面要求平滑。制作水箱时应装有注水时需排除空气的管件,否则工
作时很难调节水幕工况。对于炉门会强烈冒烟和火焰在正压下工作的炉子,水幕离炉门不少于0.8~1m;对负压工作的炉子,其间距可减少到0.2~0.3m。
