(1)铁纱水幕

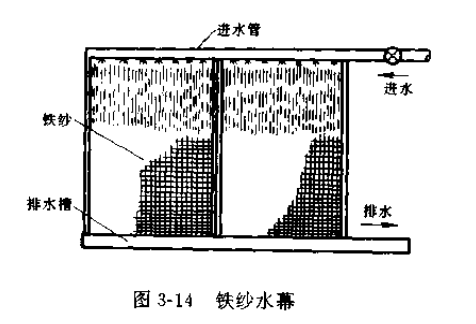

构造如图3-14所示,铁纱固定在角钢框架上,其上装带小孔的水管,长与铁纱等宽水从孔中流出厥铁纱淌下形成水膜。框架宜能移动或滑动。形成水幕所需水量约为每米长水幕耗水量0.3~0.5m3/h。

(2)链条幕和水冷却的链条幕

当炉门不允许装水冷炉门时可采用链条幕隔热,它适用于连续操作或以机被操作工作机件,而且当打开的炉门时要求具有一定的灵活性和透明性的场合。链节呈交错布置并悬挂在炉口前300~400mm处。安装这种屏幕比不装时的辐射照度可降低3.5~5.5倍。但其缺点是金属链易产生二次辐射、磨损快。
为提高隔绝辐射热的效果,可沿链子淌水以降低链子温度,这种装置如图3-15所示。它由成排的小链条1悬吊在上部水溜槽的底板上,在链条吊钩与水溜槽底板上留有淌水的孔隙。水溜槽2固定于立柱上。水沿链条流出,冷却了链条,部分水蒸发掉,其余的水流入下部溜槽4并沿排水管5流入下水道。安装要求上部溜槽水平,当倾斜时会导致链条冷却水流不均,从而影响隔热效果。这种水幕吸收80%~90%的辐射能。
