多管旋风除尘器

返回列表 来源:周口鼓风机 发布日期:2021.03.09

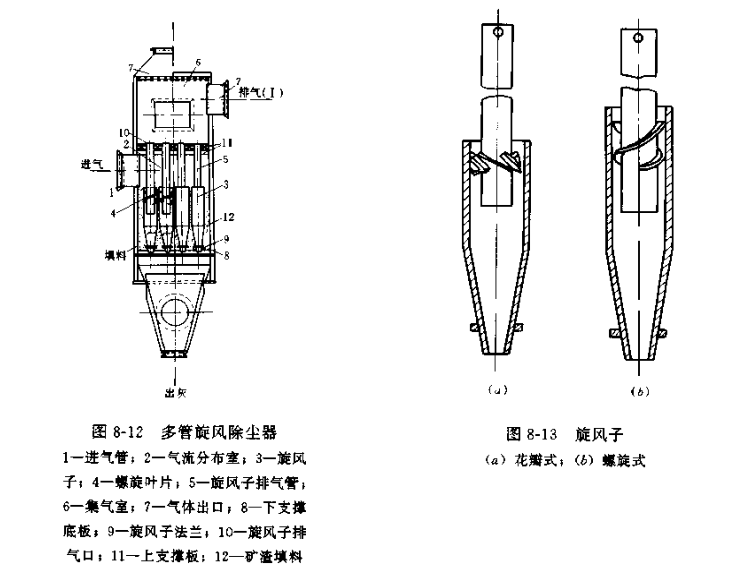

     旋风除尘器效率是随簡体直径的减小而增加,为了提高除尘效率,可以把许多小直径(100~250m)旋风管(旋风子)并联使用,这种除尘器称为多管除尘器。图8-12是多管旋风除尘器的示意图。多管旋风除尘器的旋风子如图8-13所示。在轴向进气的旋风子中,使气流造成旋转运动的叶片有两种形式:花瓣式(图8-13a)和螺旋式(图8-13b)。单个旋风子直径为100、150、200、250mm。为防止培塞和减少旋风子间气流的串通,一般采用D=250mm。材质可以用钢、铸铁、陶瓷等。

由于在同一箱体内设有很多旋风子,因此气流分布均匀对其工作具有重要意义。通常要求各旋风子的大小及压力损失相同,特别是在排灰口上的负压相同。一般在顺气流方向不多于10排,而垂直于气流方向可布置16排。为避免气流由一个旋风子串入另一个旋风子,每隔6列在灰斗中要设隔板或设单独灰斗。
立式多管旋风除尘器进口流速一般为10~20m/s,除尘器压力损失为500~80pa,除尘效率为75%~95%,其分级除尘效率如表819所示,最高允许温度为350-400℃。
