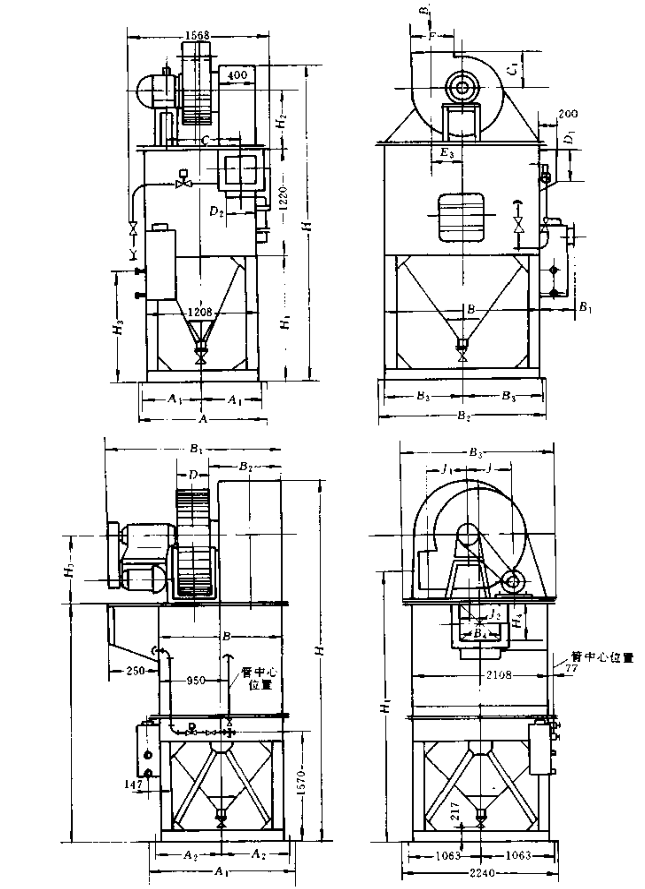

冲激式除尘器如图所示,含尘气体进入除尘器后转弯向下,冲激在液面上,部分粗大的尘粒直接沉降在泥浆斗内。随后含尘气体高速通过S型通道,激起大量水滴,使水滴与粉尘充分接触,收集细微尘粒。净化后的气流经净气分雾室与挡水板后,由通风机排走。收集在液体中的尘粒由刮板运输机自动刮出或人工定期排放,其余废水在除尘器内部自动循环使用。除尘器的压力损失为1500Pa左右,对5m的尘粒,除尘效率为93%。除尘器的处理风量在20%范围内变化时,对除尘器的除尘效率几乎没有影响,而且该除尘器一般与风机组合在一起,成为除尘机组,具有结构紧凑,占地面积小,维护管理简单等优点。
