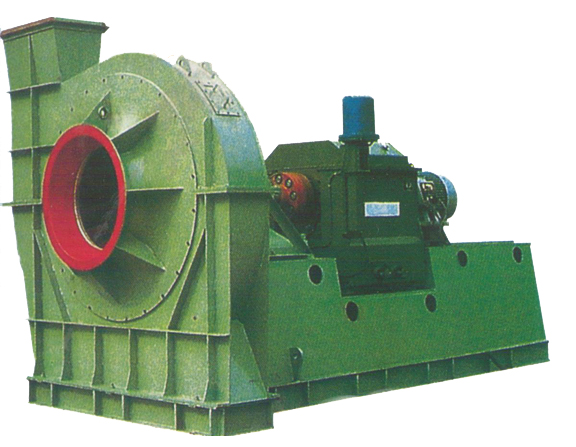

M9-26型煤粉离心风机

M9-26型煤粉离心风机
产品类别:除尘风机

产品用途

M9-26型煤粉离心风机主要用于中小型火力发电厂锅炉制粉系统的强制通风,也可用于输送物料、空气及无腐蚀、不自燃、不含黏性物质之气体,介质温度不超过80℃。

产品介绍

M9-26型煤粉离心风机的用途

M9-26型煤粉离心风机主要用于中小型火力发电厂锅炉制粉系统的强制通风,也可用于输送物料、空气及无腐蚀、不自燃、不含黏性物质之气体,介质温度不超过80℃。

M9-26型煤粉离心风机的结构

风机主要由叶轮、机壳、进风口、传动组等组成。

1.叶轮:有16片也有32片的,前向弯曲型,叶片、轮盖、轮盘全部16Mn制造,且途耐磨层,叶轮无叶扩压器,外缘最 高周速140m/s,叶轮成形后,经静、动平衡校正,故运转平稳。

2.机壳:由两部分组成,拆开后可向上吊出转子,便于检修。蜗壳板部分采用16Mn,提高耐磨性,其余部分用普通钢板焊接成蜗形壳整体。

3.进风口:做成收敛式流线型的整体结构,用螺栓固定在机壳入口侧。

4.传动组:有主轴、轴承箱、皮带轮等组成。主轴由优质钢制成,制成箱整体结构。采用滚动制成,滚动制成用制成润滑脂润滑。

M9-26型煤粉离心风机的形式

通风机制成单吸入,有№12.5、13、14、15、16.5共6个型号,全部D式传动。

通风机制成右旋转和左旋转两种型式。从传动组正视风机,如叶轮顺时针旋转称为右旋转,以“右”表示;逆时针旋转称为左旋转,以“左”表示。风机的出口位置以机壳的出风口角度表示。“左”“右”均可制成0度、45度、90度、135度、180度、225度共六种角度。

M9-26型煤粉离心风机特点

1.在性能方面完全能够代替原来的老型风机,并且其最 高效率达到81.2%,能大量节省电力。

2.对原来的材料(轮盖、轮盘、叶片)均采用了16Mn钢板,增加了耐磨涂层,延长了使用寿命。

3.传动部件(主轴除外)与老产品通用,基础尺寸保持与老产品一致(出风口0度除外)。

4.由于新风机的全压系数较大,所以其原来直径较小,圆周速度也小,因而提高了风机的工作稳定性。

5.且具有噪声低、效率高、性能曲线平坦,其最 高效率较老型风机提高15%左右。
